Princip funkce proudového chrániče



Princip proudového chrániče je jednoduchý chránič měří unikající proud z obvodu. Zjednodušeně řečeno: všechen proud který jde z fáze do spotřebiče, musí jít „nulákem“ zpět do zásuvky. Pokud unikající proud překročí určitou mez (běžně 30 mA, 100 mA, 300 mA) chránič vypne a odpojí měřený obvod. Do chrániče se připojují všechny pracovní vodiče (tedy všechny fáze a střední vodič, tzv. „nulák). Ochranný vodič PE se nesmí připojit a vodiče PE a N se za chráničem nesmí spojit. Vodič PEN se v instalaci s chráničem neuvažuje, proto nelze použít proudový chránič v síti TN-C*. Za chráničem je vždycky síť TN-S.

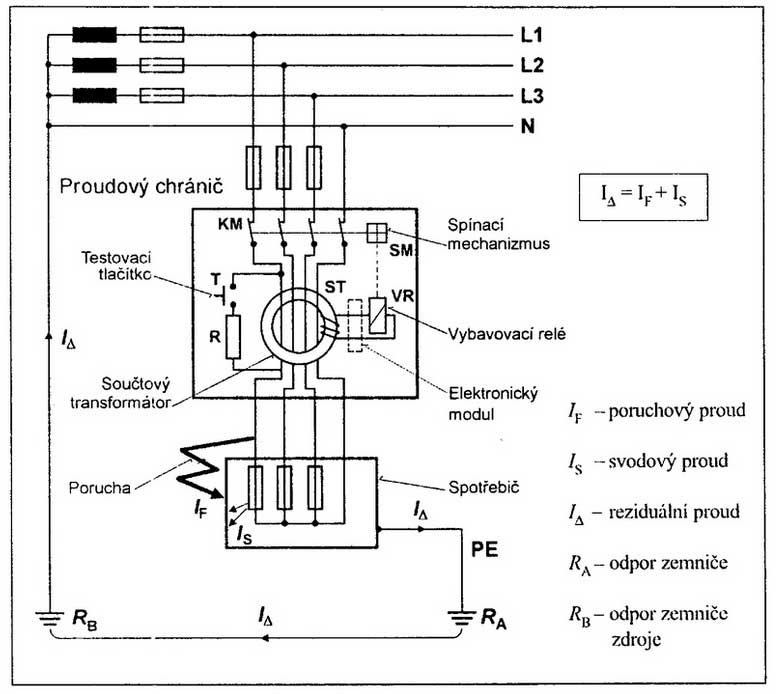

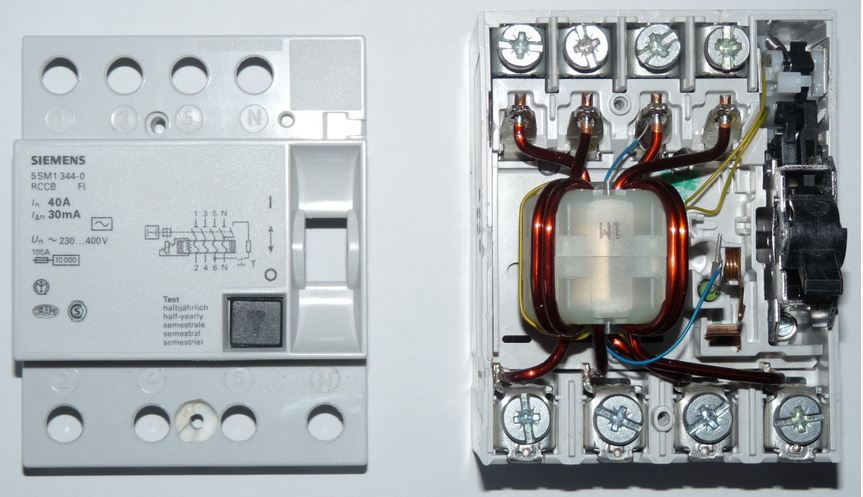

Unikající proud se v běžných proudových chráničích vyhodnocuje součtovým transformátorem (existují i proudové chrániče s elektronikou). Chrániče tedy reagují pouze na střídavý, nebo pulzující proud** (viz transformátor). Protože je proudový chránič velice citlivé zařízení a obsahuje komponenty, které mohou zalehnout, nebo se zmagnetizovat je nutné v určitých časových intervalech (udává výrobce) testovat testovacím tlačítkem. Toto tlačítko simuluje reálnou poruchu – uvnitř chrániče se zapojí pomocný rezistor tak, aby tekl určitý proud mimo měřený obvod. Chránič na tuto simulovanou poruchu musí zareagovat vypnutím.



Chránič v této síti lze použít, ale je nutné zapojit pouze fázové vodiče. Svorka „N“ třífázového chrániče zůstane nepřipojena (musí to chránič umožňovat). Vodič PEN se v žádném případě nesmí rozpojovat! Za chráničem jsou pak jednotlivé fáze chráněny. Vodič PEN (zde už by se mohlo jednat o PE) samozřejmě již nelze použít jako pracovní vodič, ale pouze jako ochranný. Chránit lze tak pouze třífázové spotřebiče, bez pracovního středního vodiče („N“).
